三次元振动筛

三次元振动筛概述：

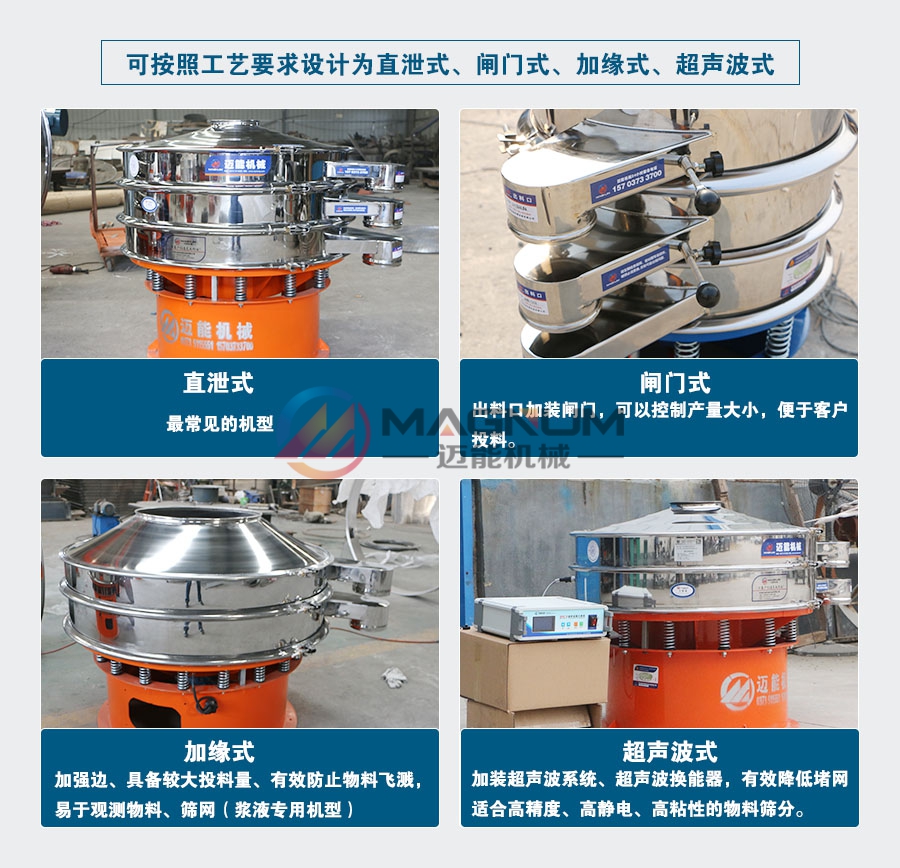

     三次元振动筛是常见的轻型筛分设备，所以很多用户直接称其为振动筛，也有部分地区用户或振动筛厂家称其为筛分机、筛粉机、振荡筛等，三次元振动筛采用立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，所以得名三次元振动筛。三次元振动筛可根据客户不同需求从筛面直径400-2000mm、1-5层、304不锈钢及碳钢材质等各种型号齐全，可满足各种粉末、颗粒筛分需要求及液体过滤需求，也可设计为闸门式三次元振动筛、加缘式振动筛等机型。

三次元振动筛工作原理：

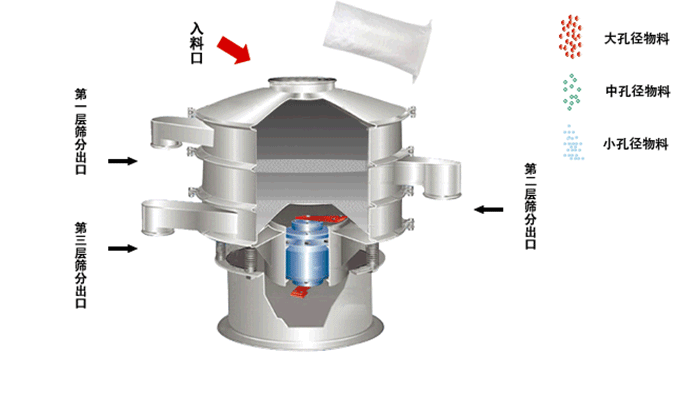

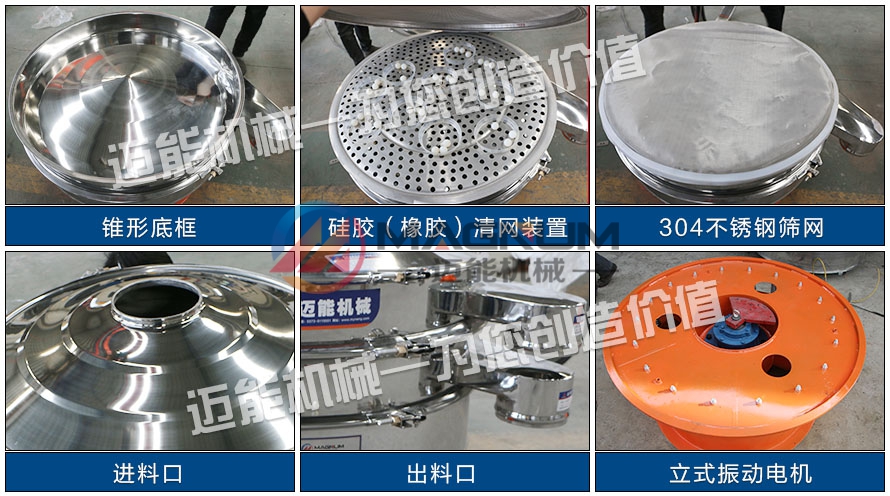

      三次元振动筛利用YZUL立式振动电机作为激振源，通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动，并传递到三次元振动筛的筛面上；物料通过入料口进入设备内，根据不同物料筛分要求，物料经过1-5层采用不同目数的金属编织筛网的筛分层，在这个过程中，位于各层的筛网下的清网装置(弹跳球）通过频率振动不断撞击筛网，使筛网上层物料能够顺畅的透网筛分，并有效解决了物料堵网问题出现，不同目数的物料通过各层对应目数的筛网后在各层的出料口排出，最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹

三次元振动筛选型：

1、物料特性

    三次元振动筛既可以筛分粒状、粉状物料，也可以对液体物料进行过滤，所以在选择圆形振动筛型号时需要分析一下物料的特性，针对不同物料可采用专门的设计，如过滤液体可选用加缘型圆形振动筛。

2、材质选择

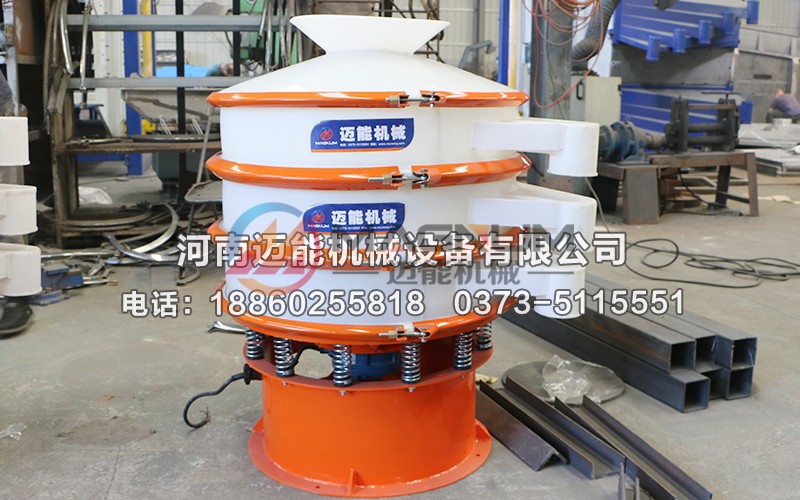

      材质主要分为碳钢、不锈钢、塑料等三种材质，碳钢材质适合普通的物料筛分，不锈钢材质的三次元振动筛适合筛分具有腐蚀性或对筛分环境有卫生要求的物料，塑料材质的三次元振动筛可以筛分酸、碱性物料。

3、层数选择

     可分为单层、双层、三层、四层，单层圆形振动筛采用1层全封闭结构设计，只有1层筛网，有2个出料口，主要用于对物料的除杂，迈能多层三次元振动筛筛面层数可达4层，可对同时对2~5个不同等级的物料进行分级。

4、型号选择

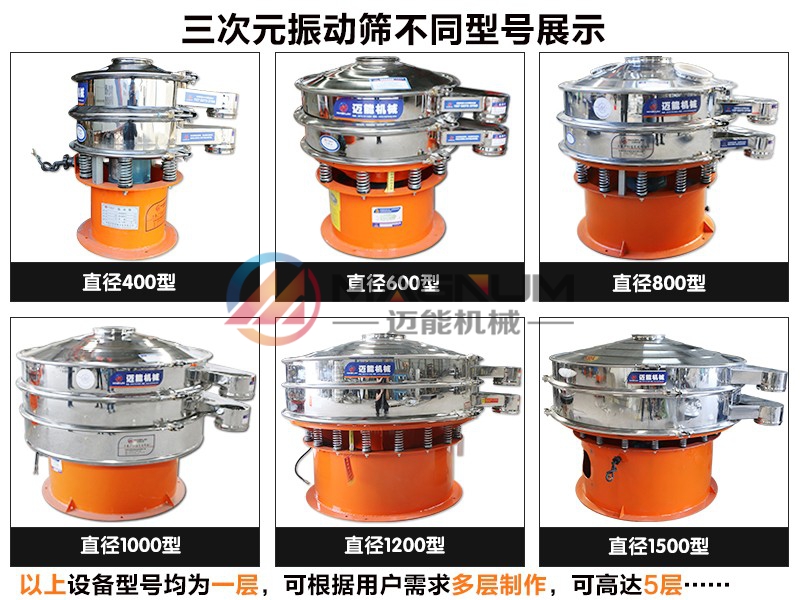

      三次元振动筛外形为圆形，筛分的面积大小决定了其筛分产量，产量越大，选择的型号就越大，一般情况下，针对小产量的用户，我们会为用户推荐600mm、800mm、1000mm等小型号的筛机，而针对对产量有较大要求的用户来说，我们一般推荐用户选择1500mm、1800m、2000mm等型号。

三次元振动筛性能特点：

1、专用立式振动电机为激振源，无机械传动，能效高，易调整，质量可靠，稳定性高。

2、筛分精度高、效率高，适用筛分过滤各种粉末、颗粒、粘液等物料。

3、设计精巧耐用，噪音低，可连续作业，物料可360度方向自动排出。

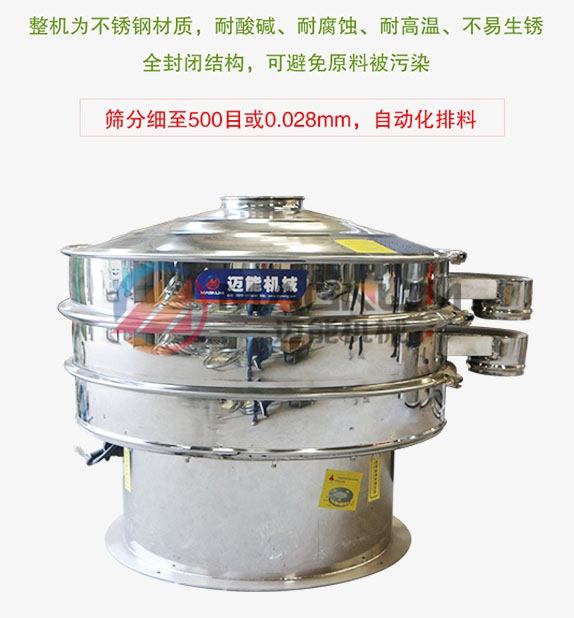

4、筛网寿命长，更换便捷，规格可任意配置，筛分最细达500目（28μm），过滤最细达5μm。

5、整机封闭性能好，粉末不飞扬，液体不泄露，可单、多层同时使用，最高可达5层；

6、部件结构无死角，拆装便捷，易于彻底清洗、消毒。

三次元振动筛的维护与保养：

1、三次元振动筛需要定期检查筛网的表面是否有破损，如果有破损需要及时更换，以免造成产品的筛分不合格。。

2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。

3、当电机旋转方向不符合要求时，调整电源相序即可。

4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。

三次元振动筛使用注意事项：

1、新设备开机前，应先卸下三个扁钢制运输支撑架；

2、认真检查振动电机、锁紧束环、减震弹簧等部件的牢固程度；

3、检查振动筛各紧固件，如发现松动，应及时加以紧固；

4、定期对振动筛各部件连接处、紧固件进行检查，如发现松动，应及时拧紧，避免因设备长期振动导致部件松动引发的噪音大、机件受损，甚至螺钉等异物掉入物料中等情况的发生；

5、振动电机应按逆时针方向运转；顺时针排料；

6、应确保物料均匀的进入振动筛，以确保振动筛分精度、产量；

7、筛选干性物料时，应在进料口和出料口装置连接软管或帆布套，防止出现潜漏或粉尘溢散的问题；

8、三次元振动筛工作过程中，如出现异常声音，应立即停机检查，排除问题后再开机生产；

9、加料结束后，让设备继续运行5分钟左右，使筛网和筛底物料全部排干净，避免残余物料还潮，音响下次筛分效果，或因更换物料、目数导致混料的问题；

10、筛分工作结束后，做好振动筛分设备的清洁；

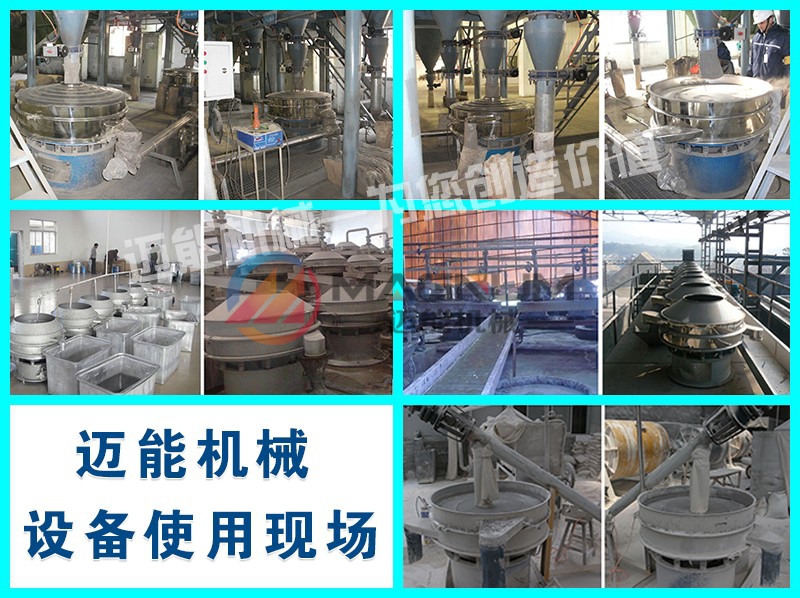

三次元振动筛适用范围举例

各类粉体行业、任何颗粒、粉末、粘液一定范围内均可筛选、过滤

化工行业：树脂、涂料、、油漆、洗衣粉、微粉、纯碱、柠檬粉、橡胶、塑料等

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

医药行业：中药粉、中药液、西药粉、西药液体、中西药颗粒等。

金属粉末矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。

造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。

环境保护：垃圾、人畜屎尿、废油、食品废水、废水加工等。

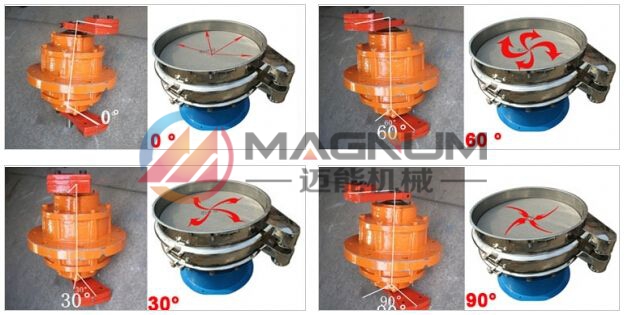

三次元振动筛上下重锤的调整方法:

1、改变上下重锤的相位角,可以改变筛网上物料的运动轨迹和停留时间。为使筛机适应各种物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等多种变化,应将它调整到状态。

2、旋振筛上锤不可调整角度,打开底桶调整孔,松开下重锤固定螺栓,根据所筛分物料轨迹,向出料口反方向调整上下重锤的相位角(参照下图)。然后将少量物料放在筛网上面,使筛机运转,做筛面物料运动轨迹检查,如处理参数都达到较佳效果时,停机上紧固定螺栓,调整就结束了(切记上紧固定螺栓)。

   注:有时因物料的比重、湿度、堆放倾斜角等参数的影响,调整相位角时不可能一次调整成功,所以请用户要有充分的耐心进行调整,使筛机发挥应有的高效率。

3、附加重块的调整。在上下重锤的一测装有附加重块,它的作用是增加筛机的激振力,根据用户筛机的层数、物料比重不同来增减激振力,增减附加重块的多少可以使筛机达到筛分效果。
