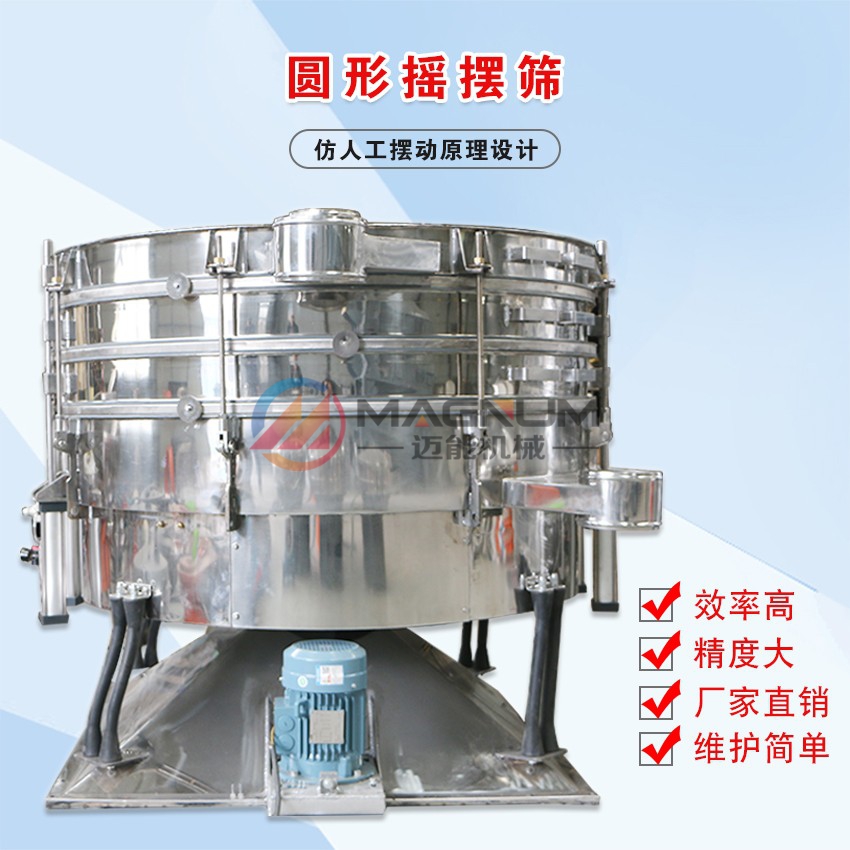

    圆形摇摆筛

    更新时间:2022-04-27    发布人:迈能机械-杨    浏览:0
    摇摆筛的设计是为了满足大产量,高精度筛分的厂家而特殊设计的一种高效筛分机,最简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前最有...
    振动筛二维码
    扫一扫添加迈能客户经理微信好友,方便沟通产品技术参数、方案报价、外形尺寸、图片视频等更多信息。
    振动筛联系方式

    圆形摇摆筛概述:

      圆形摇摆筛的设计是为了满足大产量,高精度筛分的厂家而特殊设计的一种高效筛分机,最简单的筛分是双眼注视双手筛分。圆形摇摆筛分机就是对此的机械模拟,它是目前最有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

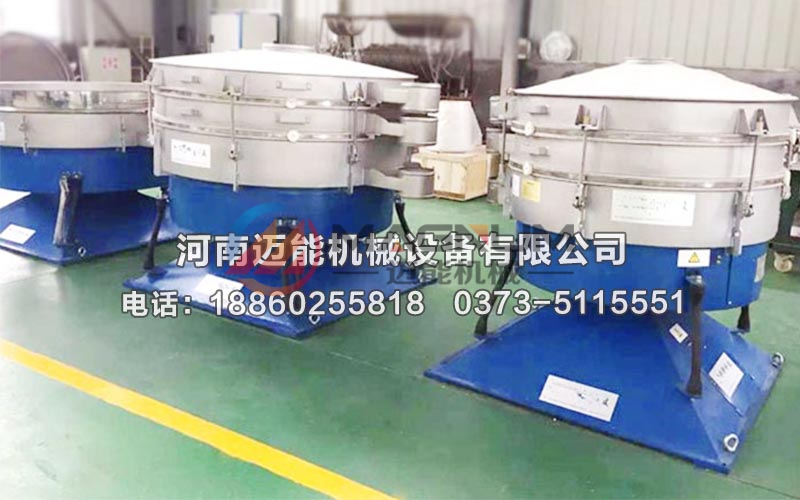

    圆形摇摆筛

    圆形摇摆筛结构原理:

           从运行轨迹来看,圆形摇摆筛是一种非线性惯性振动筛,基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到 360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较 大颗料被运送到出口处,出口处由一个可调节的导向装置控制流量中,该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。

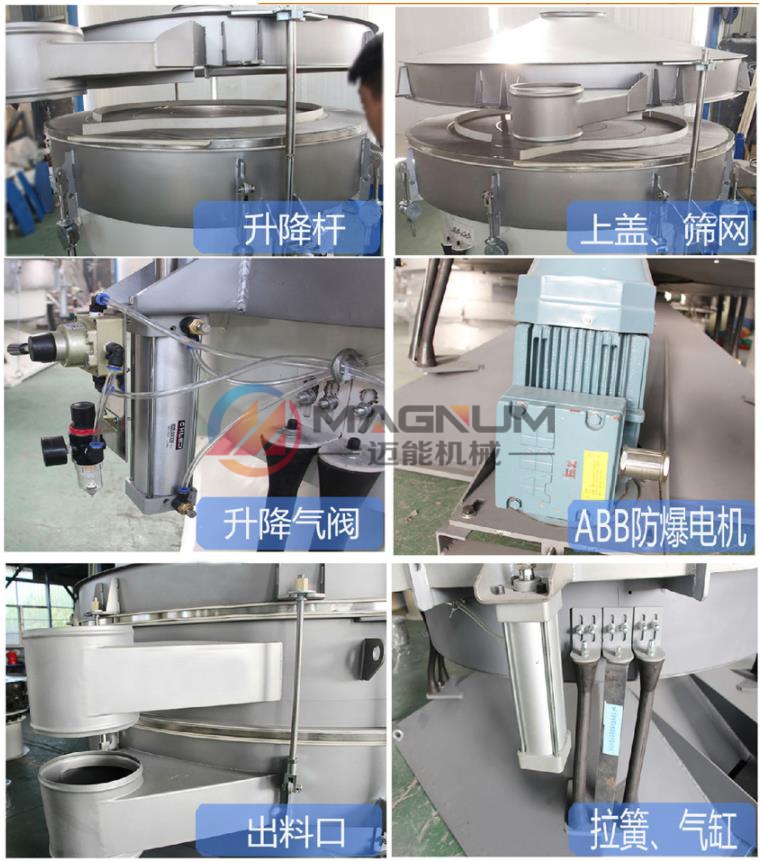

    圆形摇摆筛

    圆形摇摆筛技术参数:

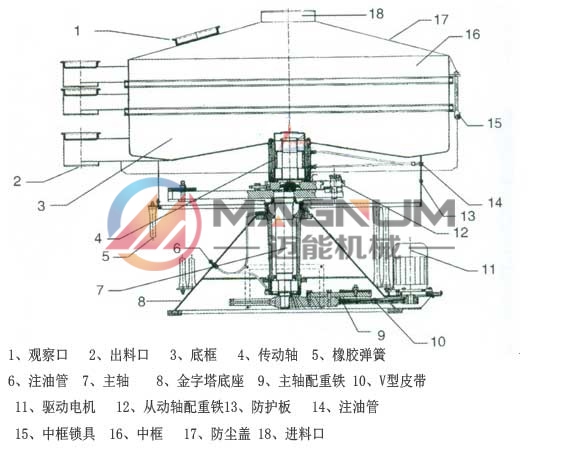

    圆形摇摆筛结构图

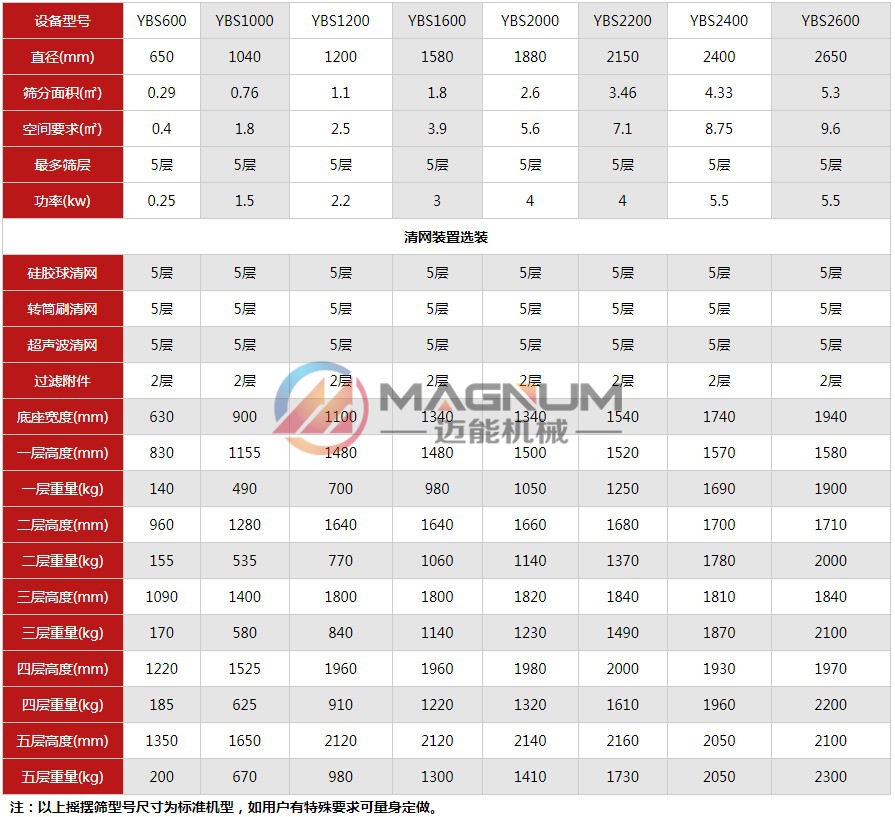

    圆形摇摆筛技术参数

    圆形摇摆筛特点:

    1、高达5倍的单位面积产出;

    2、精确到6级分离,筛分透网率高达90%一99%;

    3、使用硅橡胶球、超声波、转轮刷等高效清网装置系统,筛孔不会堵塞;

    4、密闭除尘,操作安全;

    5、加速度比振动筛低4.5倍;

    6、筛分零件寿命提高而维护减少;

    7、噪声<75分贝;优化重理均衡,地基动态负荷低。

    8、设计精巧,结构独特,有利于提高设备使用寿命,降低运行及维修成本。

    9、采用低频率,小负荷工作,动力系统对设备及物料作用小。

    10、设备相对体积小,重量轻,安装简单,维修方便且动力消耗少,噪声污染小。

    11、相对处理量大,筛分效率高,摇摆筛筛分精度一般在95%以上。

    12、全封闭结构,而且密封效果好,基本不存在物料粉尘污染现象。

    13、出料口可在360°圆周内任意调定,便于工艺布置。

    14、筛网更换方便,可满足一般物料的干,湿式分级要求。

    15、筛面可方便地加设清网装置,可有效解决筛面堵塞问题。

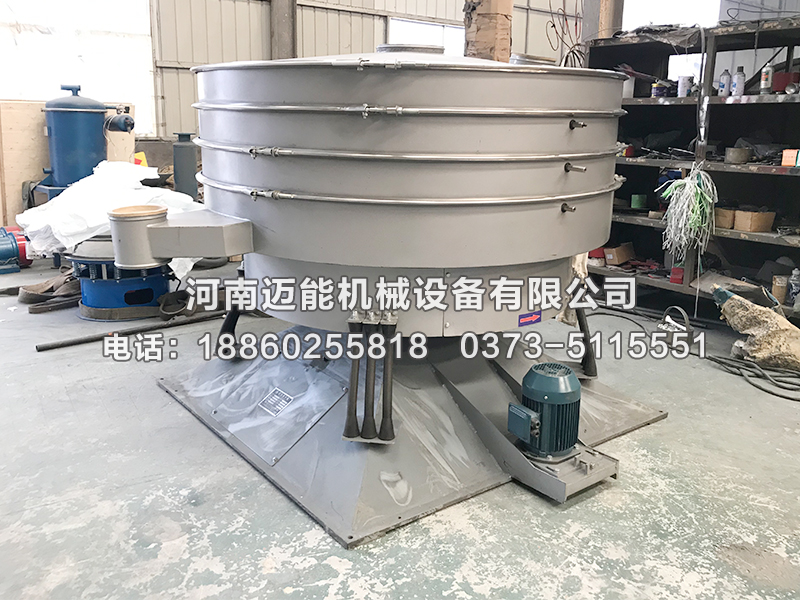

    圆形摇摆筛

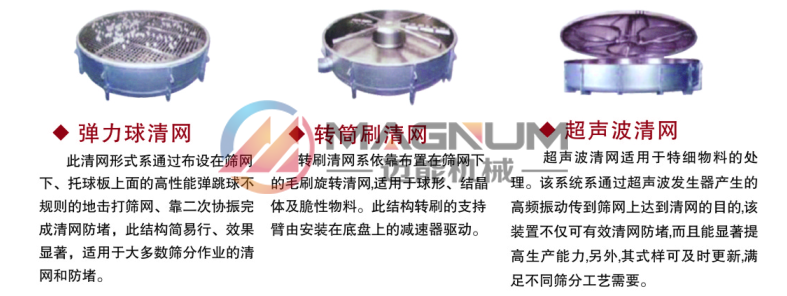

    圆形摇摆筛高效的清网装置系统:

           精细筛网的网眼经常被颗粒、粉尘或静电聚集堵塞,这会影响筛分设备的工作性能并对筛分机的筛分精度有所影响。因此根据不同的筛分产品选择相应的清网装置系统具有重要的意义。摇摆筛分机采用圆形层叠式构造并具有三维运动效果, 非常容易安装各类清网装置系统。

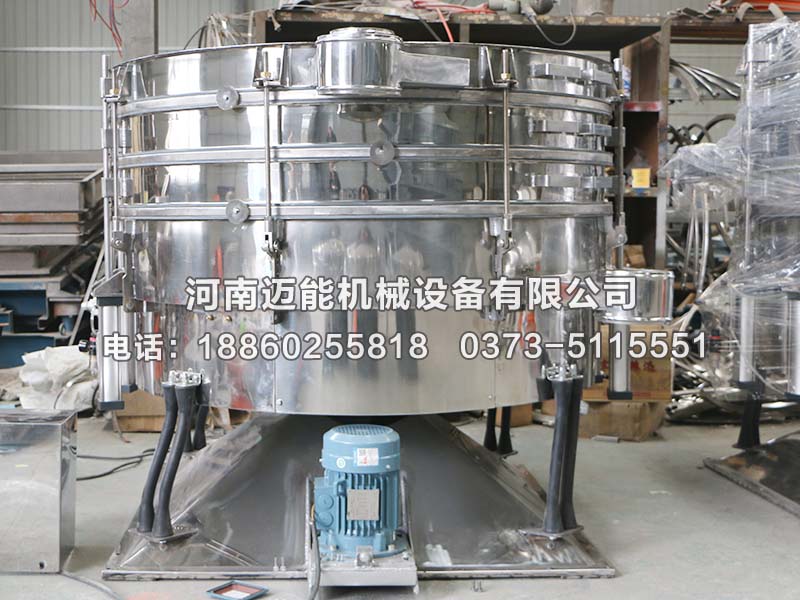

    圆形摇摆筛

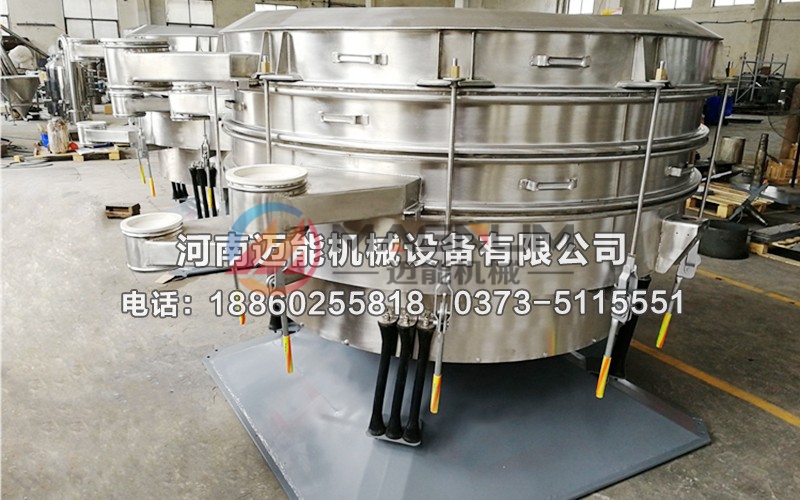

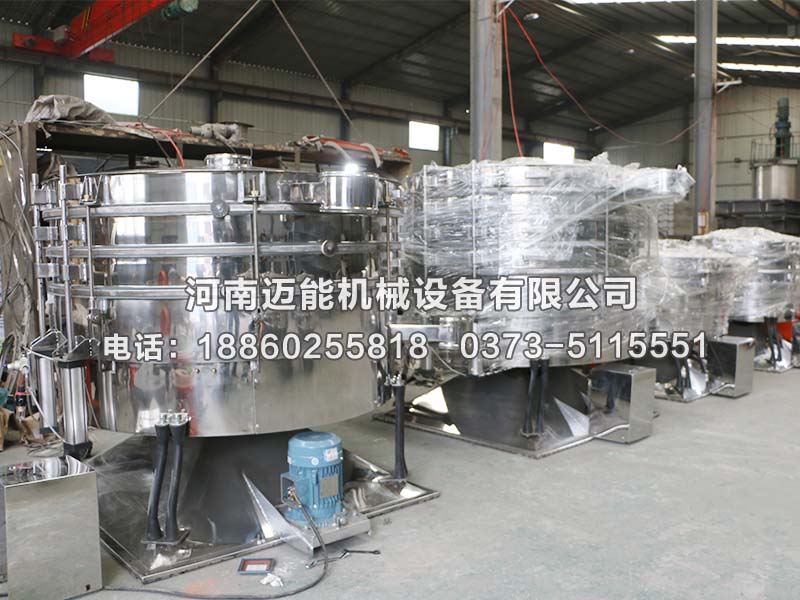

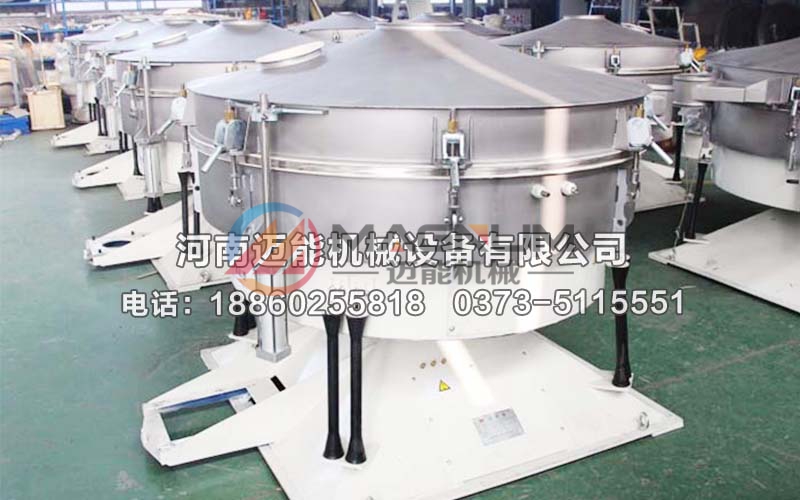

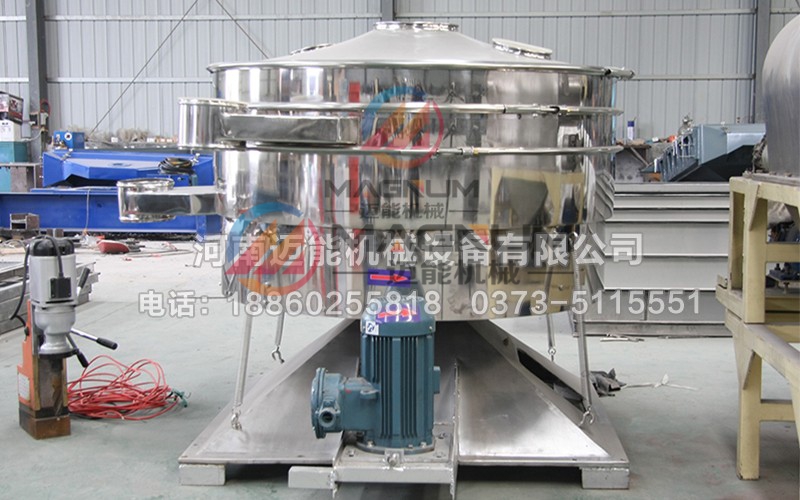

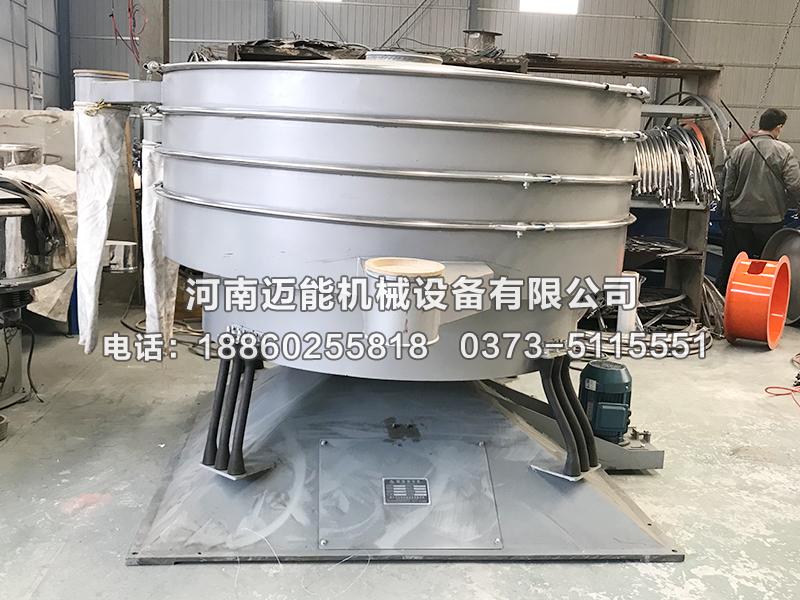

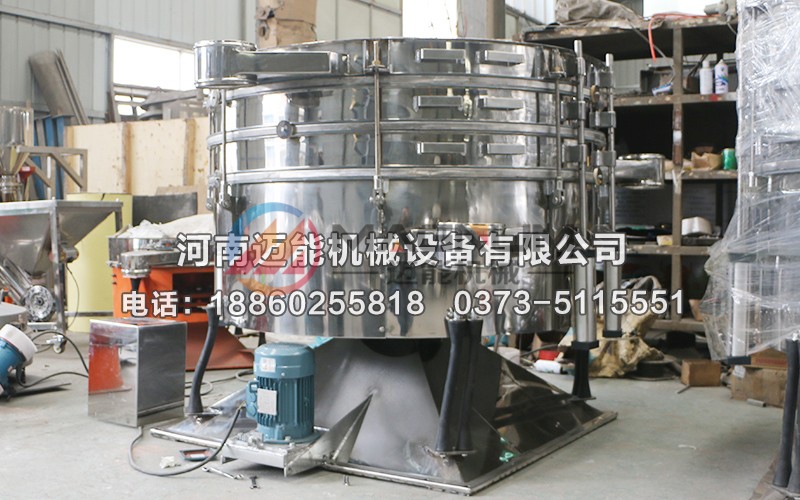

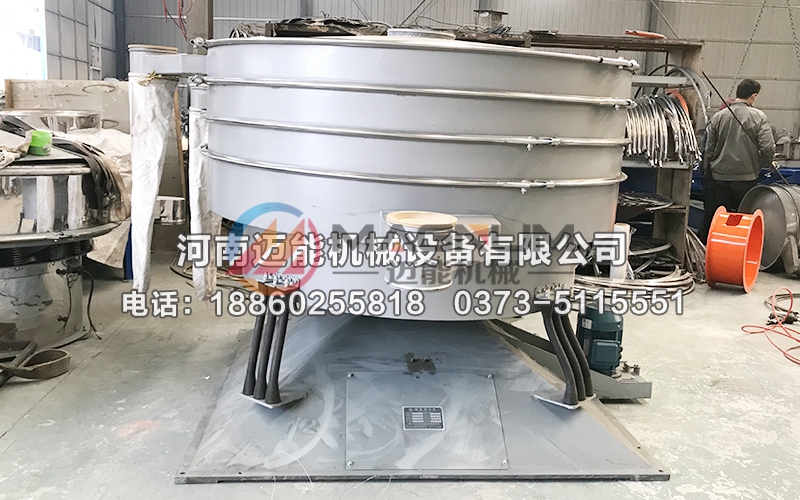

    圆形摇摆筛组图:

    圆形摇摆筛


    圆形摇摆筛


    圆形摇摆筛


    圆形摇摆筛


    圆形摇摆筛


    圆形摇摆筛


    圆形摇摆筛
