滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后, 靠滚筒旋转的离心力及跳汰作用来筛分物料。通过不同网目的筛网逐一筛出。不同规格的石料筛出后经漏斗落入皮带机送至成品料场。一方面随着滚筒转动而被筛选,靠滚筒旋转的离心力及跳汰作用来筛分物料。一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自流送往成品堆。
煤矸石滚筒筛工作原理:

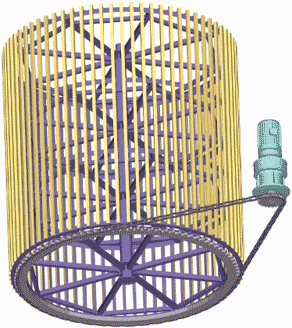

滚筒筛机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格的物料(筛上产品)经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。

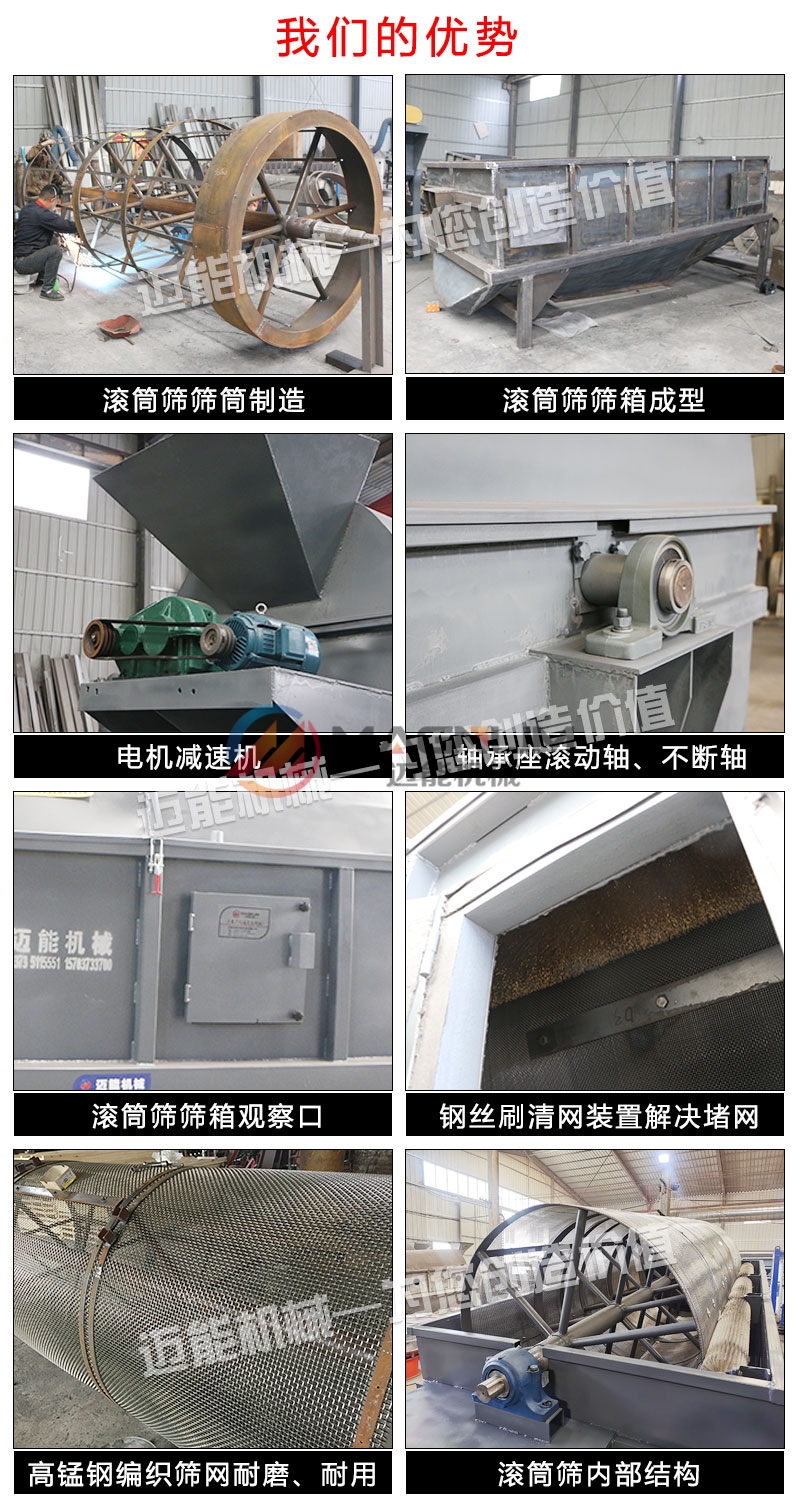

煤矸石滚筒筛主要特点:
1、采用滚动输送原理,摩擦系数小,磨损轻,筛孔不易堵塞。
2、滚筒支承采用整体通轴结构,运行平稳,不振动,噪声低。
3、内部滚筒筛网配件采用分体设计,结构简单,更换维修快捷方便。
4、滚筒体采用有效的全密封结构,不扬尘,不污染。
5、运行安全可靠,采用减速传动,传动效率高,配带功率小,能耗低,能耗低效果明显。
6、可按客户要求采用不同筛网材质,筛孔尺寸,筛分效率高,使用寿命长,维护成本低 。

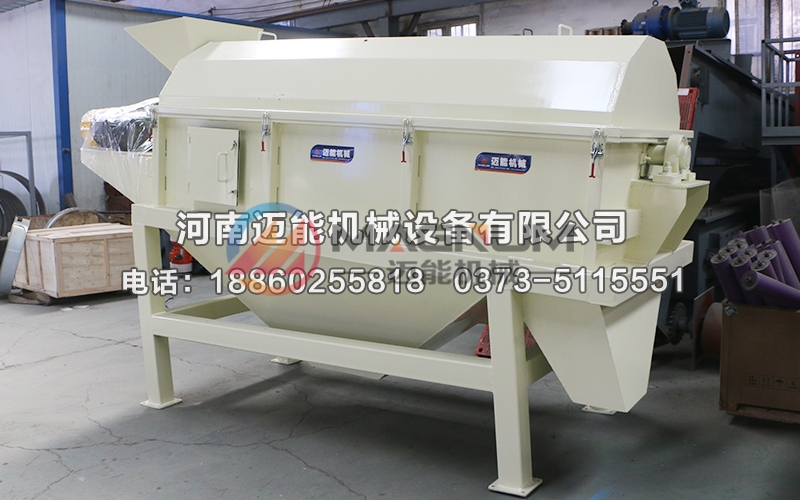

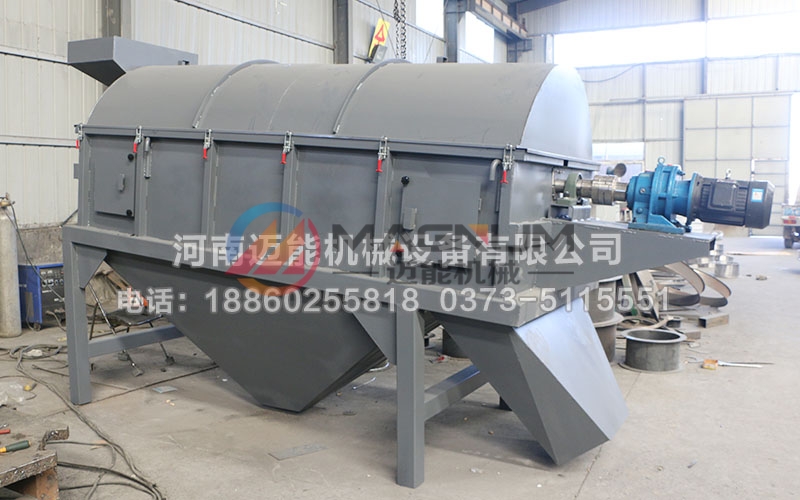

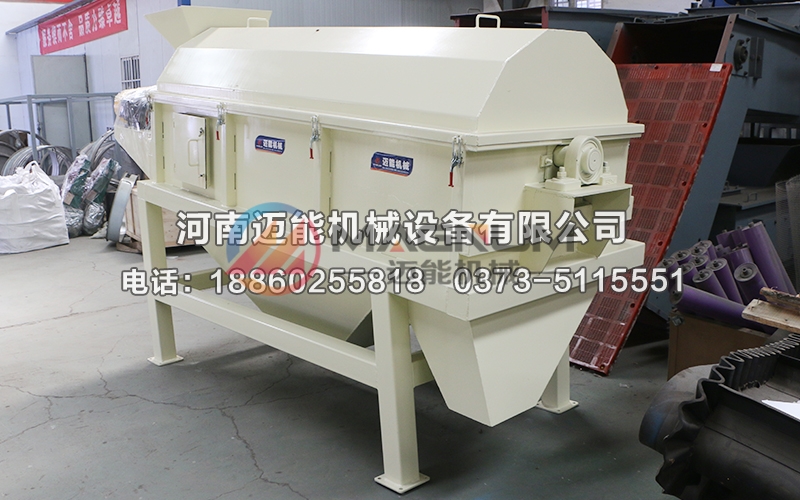

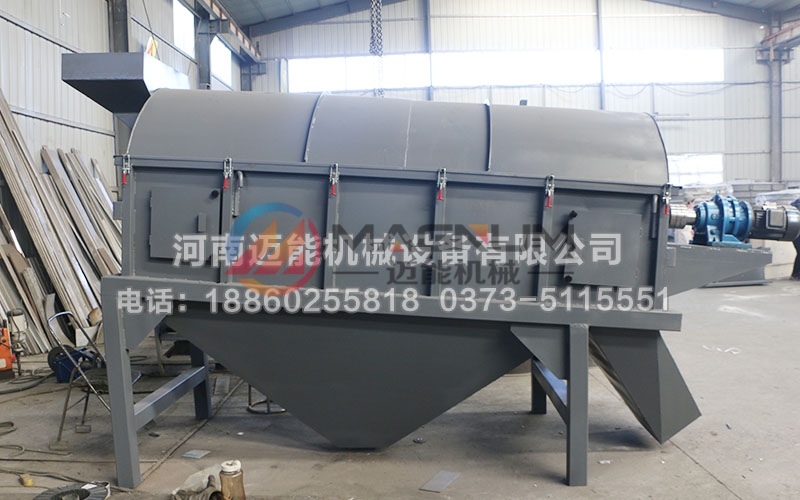

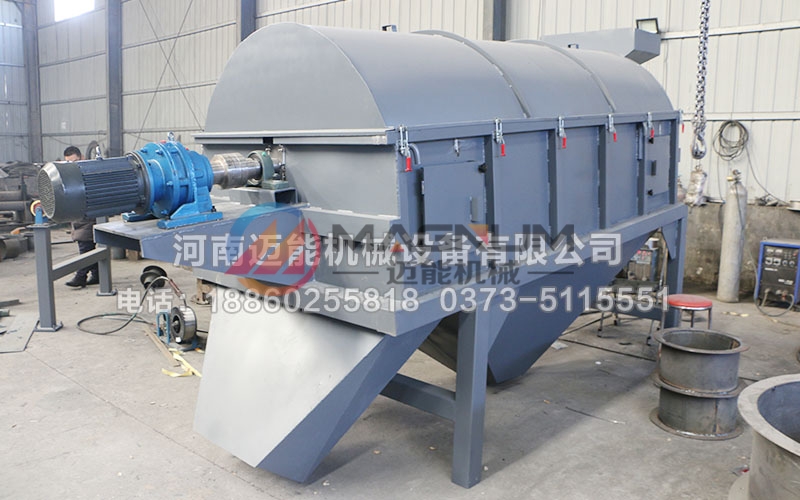

煤矸石滚筒筛组图:
