瓜子直线筛结构说明

更新时间:2023-09-16    发布人:迈能机械-杨    浏览:0

       瓜子直线振动筛具有产量高、能耗低、结构简单、易维修、全封闭结构、无粉尘溢散、自动排料等特点,可用于流水线生产中的自动化作业。

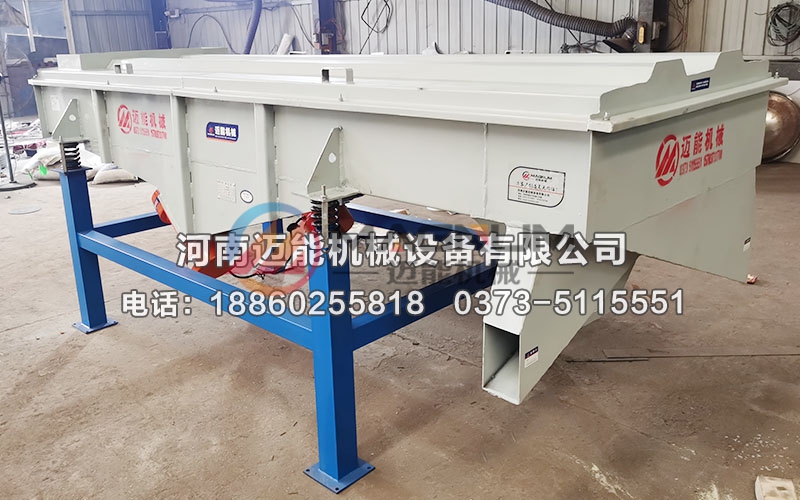

1030直线筛18

瓜子直线振动筛结构说明:

  直线振动筛主要由筛箱、筛框、筛网振动电机、电机台座、减振弹簧、支架等组成,各组成部分说明如下:

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机:使用与维修方法详见振动电机使用说明书。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

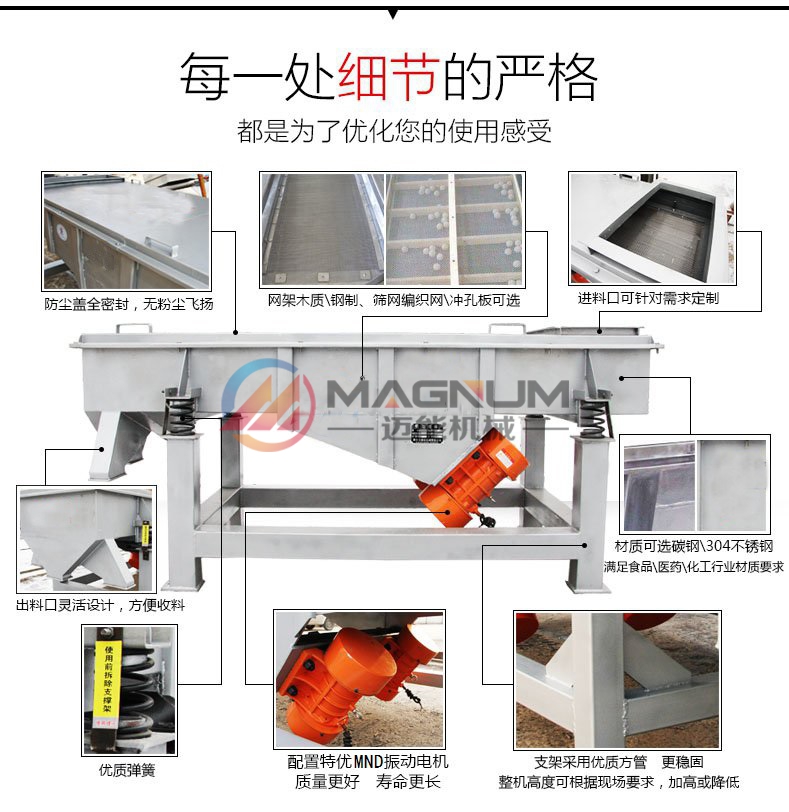

直线筛细节图 (2)

       直线振动筛是振动筛的一种,依靠振动电机作为振动源,使筛网上的所筛物料在被抛起的同时向前做直线运动。直线振动筛的筛分过程概括来说是物料通过进料口均匀的进入直线振动筛,通过各不同层次筛网筛分多种规格的筛上物、筛下物,又从不同的出料口排出,达到筛分目的。
