    ZSG重型直线振动筛

    更新时间:2022-04-27    发布人:迈能机械    浏览:0
    ZSG系列高效直线振动筛(ZSG矿用重型振动筛)是利用两个振动电机同步反向放置,使激振器产生反向激振力,从而使筛体带动筛网做纵向运动,使振动筛上...
    振动筛二维码
    扫一扫添加迈能客户经理微信好友,方便沟通产品技术参数、方案报价、外形尺寸、图片视频等更多信息。
    振动筛联系方式


    咨询电话:188-6025-5818      0373-5115551

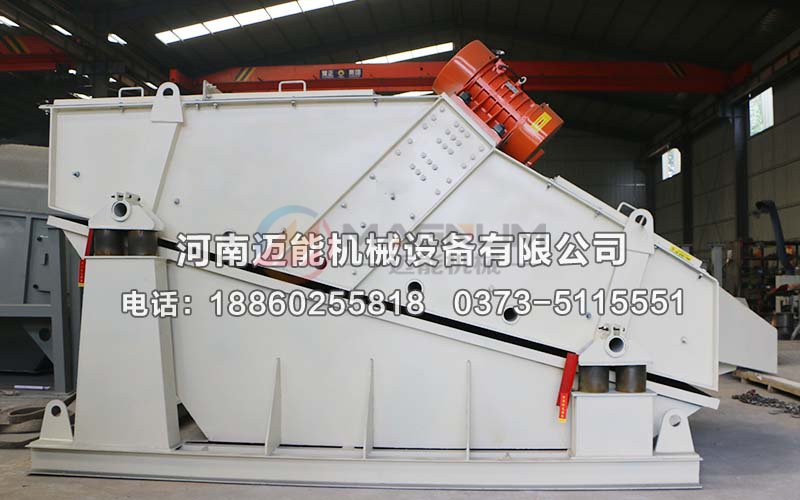

    ZSG重型直线振动筛

    ZSG重型直线振动筛概述:
          ZSG重型直线振动筛又称ZSG高效重型筛、ZSG高效直线振动筛,是振泰机械技术人员结合国内外同行生产经验与一线用户反馈经验,进一步研究、升级,生产出的一种高效的振动筛分设备。ZSG系列高效直线振动筛具有体积小,重量轻,能耗低,便于安装等特点,现广泛应用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的振动筛分领域,其中,冶金行业用途最为广泛。ZSG高效直线振动筛是高炉槽下、焦化厂、选矿厂常用的筛分机械。ZSG高效重型筛由于采用振动电机作为振动源,使用橡胶弹簧支撑并隔振,所以处理量比较大,筛分效率很高,同时其筛网的安装倾角较大,拼块组装筛板,更换方便,使用寿命更长。

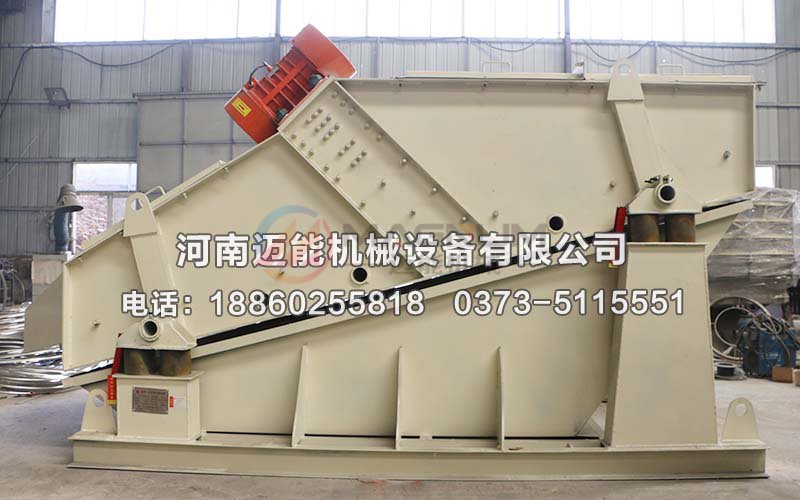

    ZSG重型直线振动筛

    ZSG重型直线振动筛工作原理:
          ZSG系列高效直线振动筛(ZSG矿用重型振动筛)是利用两个振动电机同步反向放置,使激振器产生反向激振力,从而使筛体带动筛网做纵向运动,使振动筛上物料受激振力而周期性向前抛出一个射程,物料落下时小于筛孔的物料透筛而落到下层,物料在筛网表面的运动轨迹为抛物运动,由于这种周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,最终完成物料的筛分作业。

    ZSG重型直线振动筛

    ZSG重型直线振动筛的构成:
          ZSG高效重型筛由振动源、筛体、筛网、减振装置及底架组成,筛箱由筛框、筛板、衬板组成,筛板侧板采用优质钢板制作而成,侧板和横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

    ZSG重型直线振动筛

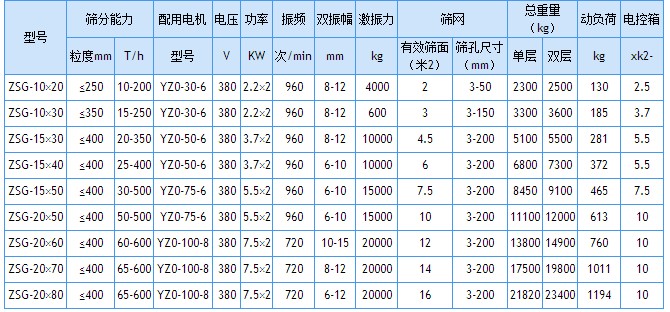

    ZSG重型直线振动筛技术参数表:

    ZSG重型直线振动筛参数表

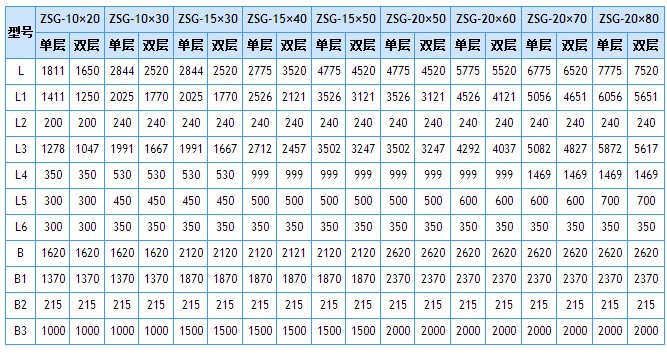

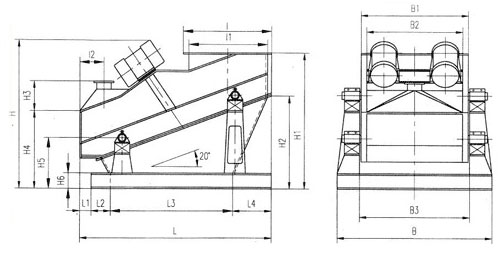

    ZSG重型直线振动筛基础尺寸表:


    ZSG重型直线振动筛主要特点:
    1、设计合理,造型美观,结构简单、实用、耐用;
    2、筛分效率高,筛分能力大;
    3、体积小,重量轻,安装简单方便;
    4、能耗低,有效节约大量能源;
    5、价格低,经济实用,备件量少;
    6、拼块组装筛板,筛网倾角大,更换方便,寿命长;
    7、多种型号选择。

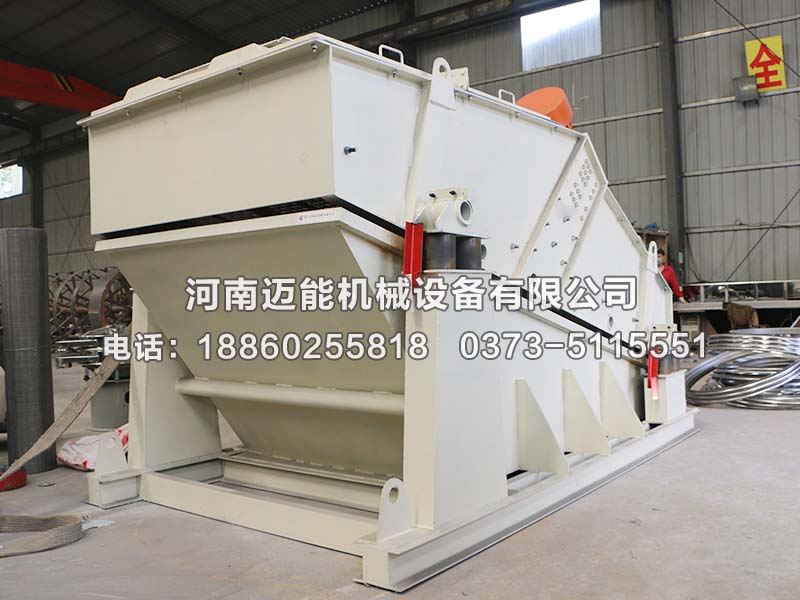

    ZSG重型直线振动筛

    ZSG重型直线振动筛安装与调试:
    1、安装前应参照安装图制作混凝土基础,预埋地脚螺栓或预埋钢板,预埋钢板平面度误差≤3mm;
    2、安装完毕,检查调整各级弹簧,使各支撑位置受力均匀,电动机轴线应低于振动器轴线3-5mm,对称点支撑弹簧应水平等高(误差≤3mm);
    3、筛机各部位应牢固连接,所有螺栓开机前应紧固一次;
    4、短时开机,检查两台振动源转向,使其相反;
    5、调整振动源的偏心块夹角,可以调整激振力,从而调整筛机振幅;
    6、与其他障碍物间的距离不小于100mm。

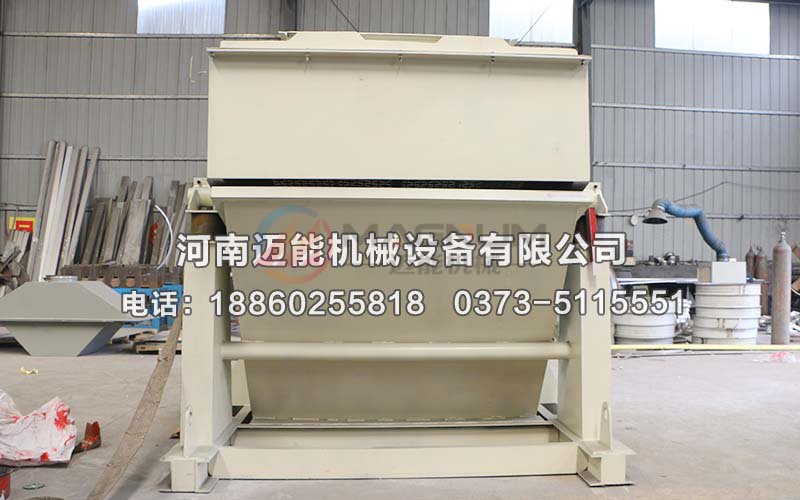

    ZSG重型直线振动筛

    ZSG重型直线振动筛使用与维护:
    1、筛机启动前,应检查各紧固件螺栓有无松动,如有松动应重新紧固。
    2、筛机空载运行4-6小时,要求筛体运行平稳,无横摆及异常声音,激振器轴承温度≤75℃。
    3、空转运行后,应将各部位螺栓重新紧固一次。
    4、正常运转后,定期检查各紧固件螺栓紧固状况。
    5、经常检查易损件的状况,对已损坏或失去弹性的减振弹簧要及时更换。
    6、筛网发生松裂或磨损,应及时紧固或更换。
    7、振源的调整、使用和维护,请参照振源使用说明书(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。
    8、停车前应先停止给料,待筛面物料走完后再停车。

    ZSG重型直线振动筛

    ZSG重型直线振动筛
